2022년 옥내소화전 화재안전기준 스테인레스 배관 용접 방법 개정 – 알곤용접 아니고 텅스텐 불활성 가스 아크 용접(Tungsten Inertgas Arc Welding) 방식 - TIAW용접

 기존

제6조(배관 등) ① 배관과 배관이음쇠는 다음 각 호의 어느 하나에 해당하는 것 또는 동등 이상의 강도ㆍ내식성 및 내열성을 국내ㆍ외 공인기관으로부터 인정 받은 것을 사용하여야 하고, 배관용 스테인리스강관(KS D 3576)의 이음을 용접으로 할 경우에는 알곤용접방식에 따른다. 다만, 본 조에서 정하지 않은 사항은 건설기술 진흥법 제44조제1항의 규정에 따른 건축기계설비공사 표준설명서에 따른다. <개정 2008. 12. 15., 2013. 6. 10., 2016. 7. 25.>

1. 배관 내 사용압력이 1.2 ㎫ 미만일 경우에는 다음 각 목의 어느 하나에 해당하는 것<신설 2013.6.10, 개정 2016.7.25.>

가. 배관용 탄소강관(KS D 3507)

나. 이음매 없는 구리 및 구리합금관(KS D 5301). 다만, 습식의 배관에 한한다.

다. 배관용 스테인리스강관(KS D 3576) 또는 일반배관용 스테인리스강관(KS D 3595)

라. 덕타일 주철관(KS D 4311) <신설 2016. 7. 25.>



2. 배관 내 사용압력이 1.2 ㎫ 이상일 경우에는 다음 각 목의 어느 하나에 해당하는 것 <신설 2013.6.10., 개정 2016.7.25.>

가. 압력배관용탄소강관(KS D 3562) <신설 2016. 7. 25.>

나. 배관용 아크용접 탄소강강관(KS D 3583) <신설 2016. 7. 25.>



개정 2022년 3월 4일 시행

제6조(배관 등) ① 배관과 배관이음쇠는 다음 각 호의 어느 하나에 해당하는 것 또는 동등 이상의 강도ㆍ내식성 및 내열성을 국내ㆍ외 공인기관으로부터 인정받은 것을 사용하여야 하고, 배관용 스테인리스 강관(KS D 3576)의 이음을 용접으로 할 경우에는 텅스텐 불활성 가스 아크 용접(Tungsten Inertgas Arc Welding) 방식에 따른다. 다만, 본 조에서 정하지 않은 사항은 「건설기술 진흥법」 제44조제1항의 규정에 따른 건축기계설비공사 표준설명서에 따른다. <개정 2008. 12. 15., 2013. 6. 10., 2016. 7. 25.>

1. 배관 내 사용압력이 1.2메가파스칼 미만일 경우에는 다음 각 목의 어느 하나에 해당하는 것<신설 2013. 6. 10., 개정 2016. 7. 25.>

가. 배관용 탄소 강관(KS D 3507)

나. 이음매 없는 구리 및 구리합금 관(KS D 5301). 다만, 습식의 배관에 한한다.

다. 배관용 스테인리스 강관(KS D 3576) 또는 일반배관용 스테인리스 강관(KS D 3595)

라. 덕타일 주철관(KS D 4311) <신설 2016. 7. 25.>



2. 배관 내 사용압력이 1.2메가파스칼 이상일 경우에는 다음 각 목의 어느 하나에 해당하는 것 <신설 2013. 6. 10., 개정 2016. 7. 25.>

가. 압력 배관용 탄소 강관(KS D 3562) <신설 2016. 7. 25.>

나. 배관용 아크 용접 탄소강 강관(KS D 3583) <신설 2016. 7. 25.>



기존

배관용 스테인리스강관(KS D 3576)의 이음을 용접으로 할 경우에는 알곤용접방식에 따른다.

개정

배관용 스테인리스 강관(KS D 3576)의 이음을 용접으로 할 경우에는 텅스텐 불활성 가스 아크 용접(Tungsten Inertgas Arc Welding) 방식에 따른다.



왜 개정했을까?

- 배관용 스테인리스강관(KS D 3576)의 경우에는 1.2㎫이상에서 사용할 수 있는 배관의 종류에 명시되지 않았으나 일반배관용 스테인리스강관에 비해 높은 압력(KS D 3562와 동일함)에 사용하는 배관이다.

- 동등 이상의 강도·내식성 및 내열성을 국내·외 공인기관으로부터 인정 받은 것은 사용할 수 있다 ( 이 조항으로 KS D 3576 을 현장에서 사용해 왔다.)

스테인리스배관은 반도체공장, 제약공장 등 내식성이 요구되는 곳에 널리 사용하고 있다.

배관용 스테인리스강관을 현장에서 이음을 할 경우 배관이음쇠를 사용하거나, 용접을 할 수가 있는데,

기존에는 용접을 할 경우 반드시 알곤용접으로 제한하였다. 이유는 배관의 재질상 알곤용접이 가능하고 제조공정에서도 알곤용접으로 배관의 형태를 마무리 하였기 때문이다.

그러나 스테인리스강관의 경우 용접시 크롬성분이 탄소와 반응하여 탄화크롬을 생성하게 되면 공식(공기 중 부동태막의 파괴에 따른 부식)이 발생되는 문제점이 있다.

- 텅스텐 불활성 가스 아크 용접(Tungsten Inertgas Arc Welding)은 빨리 산화하여 용접에 어려움이 큰 마그네슘 용접용으로 개발되었으나 현재는 알루미늄, 스테인레스에 가장 적합한 용접이다.

- 텅스텐 전극봉과 모재 간 아크열에 의해 금속을 용해하여 결합하는 용접방법으로 용접 부위에 보호가스를 공급 대기로부터 용접부를 보호한다.

- 공기 접촉에 의한 산화를 방지하여 부동태막의 파괴를 막을 수 있는 용접 방법이다.

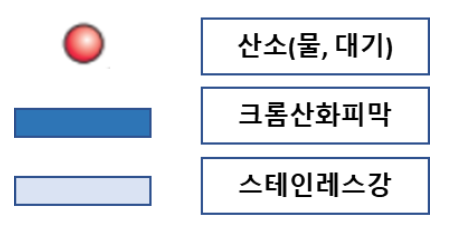

- 즉 텅스텐 불활성 가스 아크 용접(Tungsten Inertgas Arc Welding)은 부동태피막(Passive Layer)을 형성하는 용접이다.
